La programmazione PLC è l’insieme delle tecniche e dei linguaggi utilizzati per definire il comportamento di un Programmable Logic Controller, il dispositivo elettronico alla base dell’automazione industriale. Attraverso il software, il PLC è infatti in grado di leggere segnali dalla fabbrica, elaborarli e comandare macchine e processi con precisione e continuità.
In questo articolo esploreremo cos’è un PLC, come funziona, quali sono i linguaggi più diffusi, come questa tecnologia ha rivoluzionato l’industria e quali competenze servono per lavorare in questa branca dell’automazione.
Parleremo poi di componenti, ciclo di scansione, storia del PLC, applicazioni pratiche e molto altro ancora.
Alla fine, troverai indicazioni utili per accedere a percorsi formativi specializzati, tra cui quelli offerti dalla nostra Academy, pensati per chi desidera entrare nel settore o fare un salto di livello nella propria carriera.
Indice
Programmazione PLC: che cos’è?
La programmazione PLC è l’attività attraverso cui si definiscono le logiche che permettono a un Controllore Logico Programmabile di gestire macchinari e processi in autonomia.
Programmare un PLC significa tradurre le esigenze operative di un impianto, come l’avvio di un motore, il controllo della temperatura o il coordinamento di una serie di movimenti, in istruzioni che il controllore esegue ciclicamente con precisione (se programmato nel modo corretto, ovviamente).
Durante il suo normale ciclo di scansione, il PLC legge i segnali in arrivo dai sensori (gli input), li elabora tramite la CPU e attiva l’impianto tramite valvole, attuatori o motori, per gestire ogni fase del processo produttivo nei tempi e nelle modalità previsti.
Per descrivere queste logiche si utilizzano linguaggi di programmazione standardizzati, definiti dalla norma IEC 61131‑3 che rappresenta il riferimento internazionale per la programmazione dei PLC.
Questa norma stabilisce infatti un insieme di linguaggi condivisi per garantire uniformità, compatibilità e una maggiore accessibilità da parte degli operatori con background diversi.
Tra i linguaggi più diffusi troviamo tre categorie principali:
- Il Ladder Diagram è probabilmente il linguaggio più conosciuto e utilizzato. La sua forza sta nel fatto che ricalca visivamente gli schemi elettrici tradizionali. Contatti, bobine e relè sono rappresentati in forma grafica all’interno di una struttura “a scala”. Proprio questa somiglianza lo rende particolarmente intuitivo, perché traduce concetti già familiari in logica digitale riproducibile nel PLC.
- Il Function Block Diagram offre una rappresentazione a blocchi, collegati tra loro tramite segnali in ingresso e in uscita. Grazie a questa struttura grafica, permette di visualizzare facilmente il flusso dei dati tra i diversi componenti logici dell’automazione, risultando molto adatto in sistemi che richiedono un’interconnessione più profonda.
- Lo Structured Text, infine, è un linguaggio testuale ad alto livello, simile a linguaggi come Pascal o C. Consente di gestire operazioni più complesse (come cicli, condizioni nidificate, funzioni matematiche) con una sintassi flessibile. Viene spesso utilizzato quando la logica da implementare va oltre la semplice gestione di contatti o blocchi, per entrare nel campo degli algoritmi o di operazioni ancora più avanzate richieste dall’impianto.
L’utilizzo congiunto di questi linguaggi, reso possibile dalla norma IEC 61131‑3, offre ai programmatori la libertà di scegliere la modalità più adatta per ogni parte dell’impianto, con l’obiettivo di ottimizzare sviluppo e manutenzione.
Standardizzare i linguaggi significa quindi garantire che la logica dell’impianto rimanga comprensibile e modificabile nel tempo, indipendentemente da chi l’ha sviluppata o dal costruttore del PLC.
Grazie alla capacità della programmazione PLC di trasformare esigenze operative complesse in logiche strutturate e ripetibili, essa diventa il vero cuore dell’automazione industriale.
Senza un software ben progettato, infatti, il PLC non sarebbe in grado di interpretare i segnali dei sensori né di coordinare le azioni degli attuatori, compromettendo in tal caso l’intera produzione.
La programmazione definisce cosa l’impianto deve fare, come deve farlo e quando.
È quindi la componente che rende una fabbrica intelligente e dà ordine a un insieme di dispositivi che, presi singolarmente, non potrebbero comportarsi in modo coerente.
Non per niente, il PLC viene spesso descritto come il “cervello” di un impianto. Dalla gestione degli allarmi alla regolazione di una variabile, dall’interblocco alla sequenza di avviamento: questa logica permette di mantenere un ciclo produttivo continuo, sicuro ed efficiente (fattori essenziali per qualsiasi processo che ambisce a essere competitivo).
La centralità della programmazione PLC emerge anche dal confronto con i sistemi di controllo che l’hanno preceduta.
Prima dell’introduzione dei PLC, le funzioni di automazione erano gestite attraverso complessi cablaggi a relè e temporizzatori. Si trattava di sistemi rigidi, tanto difficili da modificare quanto costosi da mantenere.
L’arrivo dei PLC ha permesso di sostituire le logiche “hard‑wired” con soluzioni software molto più scalabili e gestibili, dato che possono essere modificate in poche righe di codice senza intervenire fisicamente sull’impianto.
Ciò ha ridotto, come dicevamo, i tempi e i costi di manutenzione, ma non solo.
I PLC hanno reso possibile la riconfigurazione rapida delle linee e favorito l’adozione di modelli di produzione agili.
Inoltre, giocano un ruolo chiave nell’evoluzione delle fabbriche, perché oggi non si limitano a controllare attuatori e sensori, ma integrano funzioni come comunicazione di rete, diagnostica predittiva, controllo assi e scambio dati con sistemi di supervisione e piattaforme digitali.
Grazie a queste capacità, il PLC è diventato uno dei pilastri dell’Industria 4.0.
Potremmo dire che, senza PLC, l’automazione moderna semplicemente non esisterebbe.
Chi ha inventato il primo PLC, e perché?
Alla fine degli anni ’60, l’industria manifatturiera (in particolare quella automobilistica statunitense) si trovava davanti a un grande problema.
Le catene di montaggio erano governate da complessi sistemi a relè ed enormi quadri pieni di componenti elettromeccanici, soggetti a guasti frequenti. Ogni modifica alla produzione richiedeva ricablaggi completi e, di conseguenza, settimane di fermo macchina e costi esorbitanti per la manutenzione.
Questo era un problema particolarmente sentito da General Motors, il quale, come molti grandi costruttori automobilistici, necessitava di maggiore flessibilità per aggiornare le linee e introdurre nuovi modelli su base annuale.
La produzione era ovviamente inefficiente e ormai incompatibile con la crescente spinta verso l’automazione basata sulle tecnologie digitali nascenti.
Fu la divisione Hydramatic di General Motors a formalizzare per prima l’esigenza di un sistema di controllo nuovo in grado di soddisfare le specifiche della casa madre che chiedevano espressamente un dispositivo:
- privo di componenti meccanici soggetti a ricambi frequenti;
- riprogrammabile, così da eseguire le modifiche al processo solo tramite software;
- resistente a vibrazioni, polvere, sbalzi termici e interferenze elettriche;
- manutenibile senza bisogno di specialisti informatici;
- capace di diagnosticare i guasti e ridurre così i lunghi tempi di fermo macchina.
Questi requisiti non potevano essere soddisfatti dai sistemi esistenti.
Entra quindi in scena Richard “Dick” Morley.
Dopo un primo periodo come macchinista al MIT e varie esperienze, che vanno dalla radaristica all’elettronica, Morley fondò nel 1960 la società Bedford Associates.
Convinto che i sistemi industriali dovessero essere progettati intorno alle esigenze degli operatori, riteneva che l’ingegneria dovesse in primo luogo semplificare il loro lavoro. La sua idea era creare un unico dispositivo riutilizzabile, in grado di adattarsi a contesti diversi senza dover ripartire da zero.
Nel 1968 scrisse così le specifiche di una tipologia di controllore: non più una logica cablata, ma un computer industriale programmabile, robusto, modulare e facilmente aggiornabile. Proprio come desiderava General Motors, oltre che l’intera industria manifatturiera del Paese.
Morley descriveva il suo approccio come un “esercizio di applicazione”. Ciò che contava non era la tecnologia, ma la capacità del controllore di risolvere problemi concreti in modo semplice e veloce. Questa è la filosofia dietro il primo PLC, che ne determinò nel lungo periodo un successo mondiale.

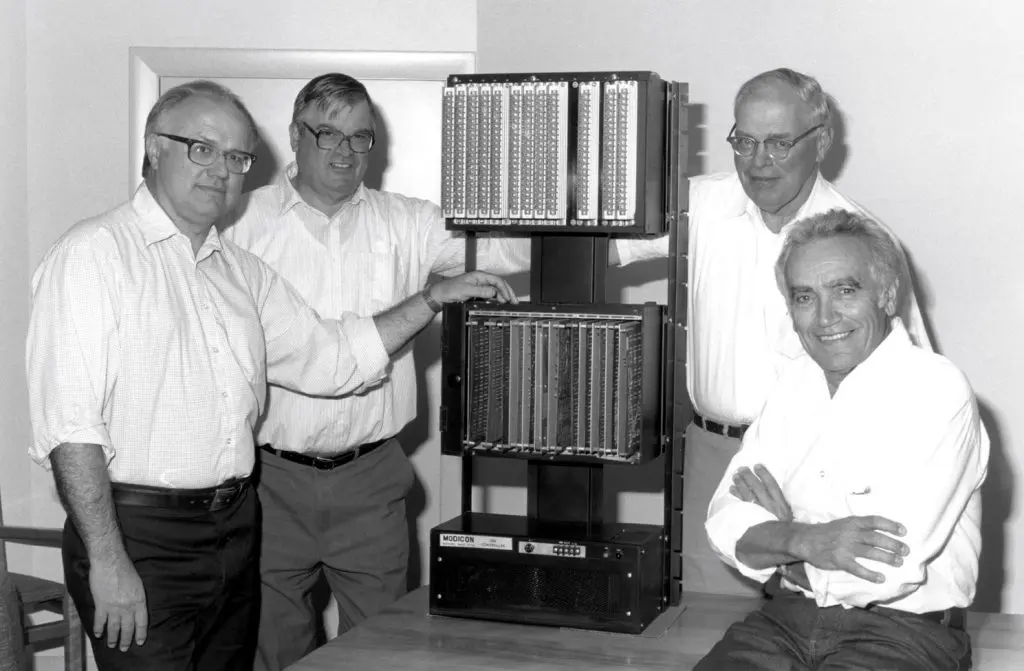

Il progetto Modicon 084 viene considerato il primo Programmable Logic Controller della storia.
Con un nome quasi leggendario, secondo una nota ricostruzione, il Modicon 084 era l’84º tentativo di Bedford Associates di ottenere un prototipo funzionante, a testimonianza della persistente determinazione di Morley e dei suoi collaboratori. Poco dopo, il prototipo 084 si trasformò nel Modicon 184, pronto per la produzione in massa.
General Motors investì una somma considerevole nell’acquisto di un primo batch, trovando nel Modicon la soluzione che da tempo cercava e dando così inizio alla diffusione del PLC.
Si trattò di un risultato incredibile, possibile soprattutto grazie a un’intuizione (forse la più brillante) di Morley, ovvero l’introduzione della logica ladder come linguaggio di programmazione.
A differenza dei linguaggi informatici testuali, molto distanti dall’esperienza degli operatori, la logica ladder venne progettata per imitare visivamente gli schemi dei circuiti a relè già in uso.
Di conseguenza, il passaggio dai sistemi tradizionali al PLC non richiese un cambio di competenze perché gli operatori potevano leggere il programma come un comune schema elettrico.
Questa scelta ebbe tre effetti fondamentali:
- Ridusse drasticamente la curva di apprendimento. Gli operatori non dovettero reinventarsi come programmatori. Ciò che prima disegnavano su carta o cablavano fisicamente veniva semplicemente rappresentato su uno schermo in forma digitale.
- Rimosse le barriere culturali verso la tecnologia. Negli stabilimenti degli anni ’60 e ’70, la diffidenza verso la programmazione informatica era forte. Utilizzare un linguaggio visivo permise di aggirare ogni resistenza e facilitare la transizione digitale.
- Permise un’adozione rapida e su larga scala. Poiché il personale di fabbrica conosceva già la logica dei contatti e delle bobine, la formazione richiesta era minima. Le aziende potevano così integrare il PLC senza interrompere o ripensare per intero i loro processi produttivi.
Il ladder fu un vero e proprio ponte culturale tra il mondo dell’automazione elettromeccanica e la nuova era dell’automazione industriale, che offrì al PLC un vantaggio decisivo rispetto ad altre soluzioni sperimentali dell’epoca, basate su approcci totalmente alieni ai tecnici di fabbrica.
L’invenzione di Morley segnò l’inizio della terza rivoluzione industriale, favorendo l’ingresso massiccio dei microprocessori e ponendo le basi per l’evoluzione tecnologica degli anni successivi, fino ai sistemi interconnessi che caratterizzano le architetture dell’Industria 4.0.
Come funziona un PLC
Sappiamo che il PLC è un controllore elettronico digitale progettato per gestire, in modo affidabile e continuo, processi e macchine industriali.
La sua caratteristica principale è riuscire a raccogliere segnali dal campo, elaborarli secondo un programma utente e comandare attuatori o altri dispositivi per consentire l’automazione di sequenze anche molto complesse.
Arriviamo ora a un secondo punto centrale del nostro discorso: capire come funziona un PLC.
Di base, un PLC riesce a svolgere le sue mansioni grazie all’interazione di determinate componenti:
- la CPU, che elabora i dati e gestisce il ciclo di scansione;
- le memorie, dove risiedono il programma, i dati di processo e le funzioni di sistema;
- i moduli di ingresso e uscita, che collegano i segnali della fabbrica fisica e ambiente digitale;
- il sistema di alimentazione e l’unità di programmazione, indispensabili rispettivamente per il funzionamento in sicurezza e per la stesura del software utente.
Per comprendere meglio la relazione tra queste parti, proponiamo di seguito una tabella che sintetizza le loro caratteristiche e il ruolo che occupano nel funzionamento di un PLC.
| Componente del PLC | Caratteristiche | Ruolo nelle funzioni del PLC |
| CPU | Include unità di controllo, ALU, registri, bus di comunicazione e memoria cache. Integra sistemi di autodiagnostica e watchdog per la sicurezza. | Interpreta ed esegue il programma utente, elabora i dati provenienti dagli ingressi e determina lo stato delle uscite nel ciclo di scansione. |
| Memorie | Comprendono RAM per i dati temporanei, ROM/EPROM/EEPROM per il sistema operativo e l’archiviazione permanente, oltre alle aree immagine di ingressi e uscite. | Conservano il programma utente, i dati di processo e le copie degli stati I/O che la CPU utilizza durante l’elaborazione. Permettono al PLC di eseguire istruzioni in modo coerente. |
| Moduli di ingresso e uscita (I/O) | Moduli digitali e analogici che traducono segnali fisici del campo in valori logici o numerici compatibili con la CPU, e viceversa. | Permettono il collegamento tra PLC e impianto. Leggono lo stato dei sensori (input) e attivano gli attuatori (output) in base alle decisioni della CPU. |
| Sistema di alimentazione | Converte la tensione di rete in una tensione continua e stabilizzata necessaria ai circuiti elettronici del PLC. | Garantisce un’alimentazione stabile e filtrata ai componenti interni, condizione indispensabile affinché CPU, memorie e moduli operino correttamente. |
| Unità di programmazione | Permette la scrittura, il caricamento, la modifica e il test del programma utente. Comprende funzioni di editing, debug e visualizzazione dati. | È l’interfaccia tra l’utente e il PLC. Consente di definire il comportamento del sistema, diagnosticare errori e aggiornare il software di automazione. |
Ora che abbiamo analizzato le componenti che permettono a un PLC di funzionare, possiamo compiere un ulteriore passo avanti e approfondire che cosa accade in queste unità.
Ogni macro‑componente, infatti, non è un blocco monolitico.
Al suo interno, contiene una serie di sottocomponenti elettroniche e funzionali che rendono possibile l’acquisizione, la conversione, l’elaborazione e la trasmissione dei segnali raccolti in fabbrica.
Questi elementi svolgono ruoli molto specifici, come:
- isolare elettricamente il PLC dal campo;
- convertire segnali analogici in digitali;
- distribuire correttamente gli ingressi a un unico convertitore;
- garantire che la CPU operi in sicurezza.
Comprendere il funzionamento di queste parti interne è fondamentale per chi si occupa di programmazione o manutenzione di sistemi di automazione, perché consente di capire perché un PLC si comporta in un certo modo.
È proprio qui che il funzionamento logico si intreccia con l’elettronica, dando vita al vero “cervello” del sistema.
Proponiamo quindi una seconda tabella dedicata alle sotto‑componenti di un PLC, coinvolte nel trattamento dei segnali e nel corretto funzionamento dei moduli I/O.
| Sottocomponente del PLC | Caratteristiche | Ruolo nelle funzioni del PLC |
| Convertitore A/D | Trasforma un segnale analogico in un valore numerico. È integrato nei moduli di ingresso analogici. | Permette alla CPU, che lavora solo con valori digitali, di elaborare grandezze variabili provenienti dai sensori (es. pressione e temperatura. |
| Convertitore D/A | Converte un valore numerico in un segnale analogico proporzionale. Presente nei moduli di uscita analogici. | Consente al PLC di inviare comandi proporzionali ad attuatori analogici (valvole, regolatori, motori a velocità variabile). |
| Multiplexer (per ingressi) | Dispositivo che permette la selezione di più ingressi analogici tramite un unico convertitore A/D. | Ottimizza la gestione dei segnali analogici, permettendo la scansione sequenziale di più sensori senza duplicare i convertitori. |
| Demultiplexer (per uscite) | Complementare al multiplexer: distribuisce l’uscita digitale del convertitore D/A verso più canali analogici. | Consente a un singolo convertitore D/A di fornire segnali a più attuatori analogici in modo ordinato e sequenziale. |
| Optoisolatore | Trasferisce un segnale tra due circuiti mantenendo isolamento elettrico totale. | Protegge i moduli I/O e la CPU da sovratensioni, disturbi e cortocircuiti provenienti dai dispositivi di campo, aumentando l’affidabilità del PLC. |
| Bus di comunicazione interno | Insieme di linee elettriche che connettono CPU, memorie e moduli I/O. Include bus dati, bus indirizzi e bus controllo. | Consente il trasferimento delle informazioni fra componenti interne. Senza il bus, la CPU non potrebbe leggere ingressi né aggiornare le uscite. |
| Unità di controllo della CPU | Preleva le istruzioni dal programma, le decodifica e coordina le operazioni interne. | Dirige il ciclo di scansione e sincronizza le attività della CPU, assicurando che il programma venga eseguito nell’ordine corretto. |
| ALU (Unità aritmetico‑logica) | Parte della CPU che esegue calcoli matematici e operazioni logiche. | Elabora condizioni, confronti, conteggi e calcoli richiesti dal programma utente durante il ciclo di scansione. |
| Registri della CPU | Memorie interne ad accesso rapidissimo che contengono dati temporanei, indirizzi e istruzioni in corso. | Permettono alla CPU di elaborare i dati in modo veloce e continuo, memorizzando valori intermedi durante l’esecuzione del programma. |
| Watchdog | Timer interno che rileva blocchi o anomalie del PLC. | Provoca l’arresto in sicurezza del PLC, garantendo che non rimanga in stato di errore senza controllo, proteggendo persone e macchinari. |
| Circuito di autodiagnostica | Sistema interno che controlla continuamente lo stato dei componenti e verifica le condizioni di sicurezza. | Interviene nella prevenzione di guasti e malfunzionamenti, assicurando che il PLC possa eseguire il programma solo in condizioni adeguate. |
Dopo aver osservato da vicino le sottocomponenti che rendono possibile la gestione e la trasformazione dei segnali all’interno di un PLC, vediamo brevemente come tutte queste parti operano insieme nel tempo.
Il funzionamento effettivo del PLC prende forma in quello che viene chiamato ciclo di scansione, ovvero una sequenza di operazioni che la CPU esegue in modo continuo.
In ciascun ciclo, la CPU acquisisce lo stato del sistema leggendo la copia dei segnali provenienti dai sensori, che viene memorizzata nell’immagine di processo degli ingressi. Raccolti questi dati, la CPU esegue il programma utente, scorrendo le istruzioni memorizzate e applicando operazioni logiche, confronti, temporizzazioni e calcoli attraverso l’ALU e i registri interni.
Terminata l’elaborazione, la CPU aggiorna le uscite, trasferendo ai moduli I/O le decisioni che devono essere applicate agli attuatori, ai motori o ai dispositivi di comando dell’impianto.
Questo ciclo di lettura, elaborazione e aggiornamento avviene anche centinaia di volte al secondo e assicura che il controllore risponda costantemente alle variazioni del processo. Allo stesso tempo, sistemi interni come l’autodiagnostica e il circuito watchdog vigilano sul corretto funzionamento, arrestando il PLC in condizioni non sicure o anomale.
Alla base del ciclo di scansione, troviamo poi il programma utente.
Le istruzioni che compongono il programma vengono create tramite linguaggi testuali o grafici (tra cui il diffuso Ladder Diagram) e stabiliscono esattamente come il PLC deve reagire ai segnali che riceve, quali condizioni valutare e quali azioni intraprendere.
Durante ogni scansione, la CPU trasforma il codice scritto dall’utente in comandi che regolano l’impianto.
Nell’equilibrio tra acquisizione dei segnali, esecuzione delle istruzioni e aggiornamento delle uscite si manifesta il funzionamento completo del PLC.
Dove imparare la programmazione PLC
La programmazione PLC è una delle abilità più richieste nel settore dell’automazione industriale.
Con l’avvento dell’Industria 4.0 e l’adozione in costante crescita di impianti sempre più intelligenti e interconnessi, la figura del programmatore PLC è diventata centrale sia nella progettazione che nella manutenzione e nell’ottimizzazione delle linee produttive.
Questo perché un programmatore PLC:
- Progetta le logiche di controllo, sviluppando software scalabili per rendere le macchine più efficienti.
- Integra sensori, attuatori, robot e sistemi di supervisione, per creare un ecosistema di automazione e ottenere una visibilità completa sulla produzione.
- Implementa e gestisce sistemi di motion control. Un ruolo fondamentale nelle macchine automatiche, dove la produttività dipende dalla coordinazione perfetta dei movimenti.
- Esegue attività di testing, debug e messa in servizio, verificando che l’impianto funzioni correttamente sia in fase di collaudo che durante l’avviamento.
- Partecipa alla modernizzazione degli impianti, migrando sistemi obsoleti verso architetture più recenti.
Le mansioni elencate sono solo una parte di ciò che un programmatore PLC è chiamato a fare.
La realtà è che si tratta di una figura altamente specializzata, che combina competenze di software, elettrica, meccatronica, networking industriale, safety, diagnostica e motion avanzati.
Sono professionisti difficili da reperire e le aziende si contendono i pochi che possono vantare una preparazione solida e aggiornata. Per questo motivo, anche se i numeri sono a proprio favore, è bene investire in formazione e scegliere corsi di natura pratica e allineati all’evoluzione costante della tecnologia.
È possibile accedere a corsi specializzati attraverso diversi enti:
- scuole tecniche e ITS
- università con indirizzi in automazione e meccatronica
- centri di formazione professionale
- corsi ufficiali di vendor
Tutte queste realtà offrono percorsi validi, ma molto spesso chi vuole entrare nel settore (o chi vuole fare un salto di carriera) ha bisogno di una formazione che vada oltre la teoria e che riproduca davvero ciò che accade sulle macchine e sui sistemi industriali reali.
La nostra Academy risponde all’esigenza di apprendere facendo con esperti in automazione.
Robogea si impegna nello sviluppo di soluzioni per l’automazione industriale e vanta un team di ingegneri qualificati dall’esperienza decennale. Facendo leva su questo know‑how, abbiamo deciso di creare corsi di specializzazione per chi vuole perfezionare le proprie conoscenze con una formazione aggiornata e pronta per essere applicata.
Il percorso PLC & Motion Programming, in particolare, è stato progettato per accompagnare dall’acquisizione delle basi fino allo sviluppo delle competenze più richieste dalle aziende per lo sviluppo di software industriali.
Il nostro obiettivo è insegnare attraverso esercizi e workflow reali a:
- sviluppare progetti PLC modulari su piattaforme Siemens, Beckhoff e Rockwell;
- gestire sistemi di Motion Control multi‑asse, sincronizzazioni, camme elettroniche e applicazioni ad alte prestazioni;
- creare librerie professionali FB/AOI riutilizzabili e strutturate;
- usare strumenti di simulazione e Virtual Commissioning per testare un impianto prima dell’avviamento fisico;
- applicare tecniche di diagnostica avanzata per ridurre fermi macchina e migliorare la qualità del processo;
- affrontare in autonomia progetti di migrazione da architetture obsolete a sistemi moderni;
- comprendere protocolli industriali, I/O distribuiti, sistemi di supervisione e interfacce HMI.
In altre parole, formiamo professionisti in grado di sviluppare software robusti per impianti interconnessi dal giorno 0.
